Dziś powrócimy do poruszanego już tematu obudowy Cloudshell, która pozwala zamienić naszego ODROID-XU4 w serwer NAS. Dzięki uprzejmości sklepu internetowego ElTy.pl miałem przyjemność przyjrzeć jej się z bliska i odpowiedzieć na pytanie - jak sprawuje się ona w boju poza oficjalnymi przechwałkami producenta.

Cloudshell - obudowa NAS dla ODROID-XU4

Głównymi bohaterami dzisiejszego wpisu będą: Cloudshell, ODROID-XU4 oraz dwa nośniki danych - dysk twardy Seagate ST500LM000 oraz dysk SSD ADATA SX300 z interfejsem SATA (z odpowiednim adapterem)

ODROID-XU4

Seagate ST500LM000 oraz SSD ADATA SX300

Budowa i trochę informacji

Najważniejszym elementem obudowy Cloudshell jest frontowy panel, wyposażony w ekran TFT LCD o rozdzielczości 320x240 pikseli z popularnym kontrolerem ILI9340, odbiornik podczerwieni IR oraz mostek USB 3.0 ↔ SATA, którego funkcje realizuje układ Genesis GL3321G.

Panel Cloudshell (front)

Po drugiej stronie znajdują się wszystkie potrzebne nam złącza: gniazdo SATA, port USB 3.0 oraz GPIO wykorzystywane do sterowania wyświetlaczem TFT.

Panel Cloudshell (tył)

Złożenie całego zestawu zajęło mi niecały kwadrans, tak więc nie powinna sprawić nikomu większych problemów. Wszystkie elementy są wysokiej jakości i są dobrze do siebie dopasowane. Jednak proces składania Cloudshella pozwolę sobie zaprezentować na sam koniec.

Instalacja systemu operacyjnego

Na chwilę obecną dostępne są dwie oficjalne wersje systemu Linux: Ubuntu 14.04.01 z jądrem 3.10.69 oraz Ubuntu 15.10 z jądrem 3.10.92. Jest też wersja eksperymentalna opierająca się o jądro 4.2+, ale na dziś nie jest to tematem naszej czytanki, dlatego finalnie wybierzemy wersję LTS.

Oczywiście pierwszym krokiem, jest wgranie systemu operacyjnego na kartę microSD za pomocą dobrze znanego nam polecenia dd lub Win32DiskImager, jeśli korzystamy z systemu operacyjnego Windows. Oficjalne obrazy systemów znajdziecie tutaj.

Pierwsze co musimy zrobić, to przygotować nasz system do przyszłej obsługi ekranu TFT, ponieważ domyślnie nie jest on obsługiwany. Jak wspomniałem wcześniej, system dostarczony jest z wersją jądra 3.10.69, dlatego na początek musimy skorzystać z programu Odroid Utility (program znajduje się domyślnie na pulpicie) i zaktualizować jądro do najnowszej wersji.

Po udanym procesie aktualizacji, restarcie i wydaniu polecenia, powinniśmy zobaczyć nowszą wersję jądra:

  1. uname -a
  2. Linux odroid 3.10.92 #1 SMP PREEMPT Tue Nov 17 00:15:24 BRST 2015 armv7l armv7l armv7l GNU/Linux

W drugiej kolejności instalujemy specjalną wersję Smartmontools, obsługującą nasz specyficzny mostek SATA na USB.

  1. sudo wget http://deb.odroid.in/manual/5422/smartmontools/14.04/smartmontools_6.5%2bsvn4132-1_armhf.deb
  2. sudo dpkg -i smartmontools_6.5+svn4132-1_armhf.deb

Wynik polecenia smartclt

W przypadku dysku Seagate ST500LM000 prędkość zapisu oscyluje w granicach 70MB/s, natomiast odczytu 73MB/s. Dla SSD ADATA SX300 prędkość zapisu to 108MB/s, natomiast dla odczytu 110MB/s. Pomiary uwzględniają czas synchronizacji dysku.

Przygotowanie dysku oraz usług SAMBA / NFS

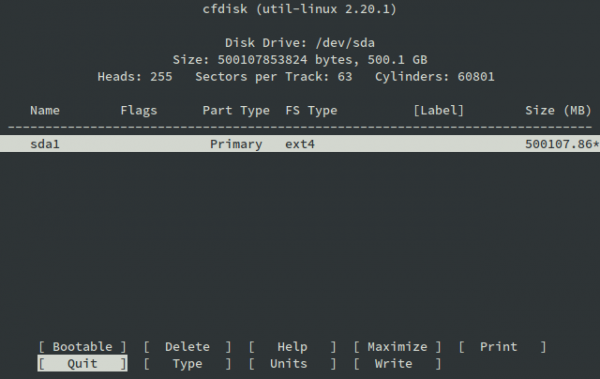

Dysk twardy partycjonujemy według własnego uznania, na przykład za pomocą programu cfdisk oraz formatujemy go z wykorzystaniem systemu plików ext4. Tutaj jest już to kwestia Waszej fantazji, ile będzie docelowo partycji oraz jakie systemy plików zamierzacie oferować. Ja pokusiłem się tylko o jedną.

  1. sudo cfdisk /dev/sda

  1. sudo mkfs.ext4 /dev/sda1

Nie zapomnijmy też o odpowiednim wpisie w pliku /etc/fstab do którego dodajmy nasz dysk w celu automatycznego montowania podczas startu systemu.

  1. /dev/sda1 /mnt/storage ext4 rw,nosuid,nodev,uhelper=udisks2 0 0

Następnie instalujemy serwer SAMBA oraz NFS:

  1. sudo apt-get install samba
  2. sudo apt-get install nfs-kernel-server
  3. sudo mkdir -p /mnt/storage
  4. sudo chown nobody:nogroup /mnt/storage

Poniżej przykładowa konfiguracja SAMBA, którą dokonujemy w pliku /etc/samba/smb.conf. Są to ustawienia, które pozwoliły mi na otrzymanie optymalnych wyników, które nieco różnią się od tych podawanych przez producenta, ale do tego tematu powrócimy nieco później.

  1. [global]
  2.
  3. workgroup = MYGROUP
  4. server string = ODROID Samba server (%h)
  5. netbios name = ODROID
  6. dns proxy = no
  7. create mask = 0660
  8. directory mask = 0770
  9.
  10. log file = /var/log/samba/log.%m
  11. max log size = 1000
  12. syslog = 0
  13. panic action = /usr/share/samba/panic-action %d
  14.
  15. security = user
  16. encrypt passwords = true
  17. passdb backend = tdbsam
  18. obey pam restrictions = yes
  19. unix password sync = no
  20. map to guest = bad user
  21.
  22. usershare allow guests = no
  23. max protocol = SMB2
  24. max xmit = 65535
  25. socket options = TCP_NODELAY IPTOS_LOWDELAY SO_SNDBUF=65535 SO_RCVBUF=65535
  26. read raw = yes
  27. write raw = yes
  28. max connections = 65535
  29. max open files = 65535
  30.
  31. [STORAGE]
  32. comment = Storage dir
  33. path = /mnt/storage
  34. browsable = yes
  35. guest ok = no
  36. read only = no
  37. create mask = 0755

Na koniec tworzymy hasło dla użytkownika odroid:

  1. sudo smbpasswd -a odroid

Jeśli chodzi o NFS, konfiguracja udostępniania zasobów dla konkretnego adresu IP wygląda następująco:

  1. /mnt/storage 10.42.0.1(rw,async,no_subtree_check,insecure,no_root_squash)

Oczywiście, jeśli macie taką potrzebę, można również zastosować zapis z maską sieci lub wildcardy.

Instalacja sterowników TFT

Kiedy mamy już przygotowany dysk, możemy przejść do instalacji i konfiguracji wyświetlacza TFT.

  1. sudo su
  2. echo "options fbtft_device name=hktft9340 busnum=1 rotate=270" > /etc/modprobe.d/odroid-cloudshell.conf
  3. echo "spi_s3c64xx" >> /etc/modules
  4. echo "fbtft_device" >> /etc/modules

Dodatkowo, możemy również zainstalować oprogramowanie dodatkowe, które pozwoli nam na wyświetlenie niezbędnych informacji o naszym NAS na ekranie TFT.

  1. sudo wget https://raw.githubusercontent.com/mdrjr/cloudshell_lcd/master/cloudshell-lcd_20150731-2_armhf.deb
  2. sudo dpkg -i cloudshell-lcd_20150731-2_armhf.deb
  3. sudo apt-get -f install

Jeśli po restarcie urządzenia, na ekranie widoczny będzie tylko znak zachęty, należy wyłączyć serwer Xorg za pomocą narzędzia ordroid-utility.sh lub dopisać do /etc/rc.local polecenie chvt 1, które przełączy nas z powrotem na terminal tty1 po uruchomieniu systemu.

odroid-utility.sh

Po ponowny restarcie powinniśmy uzyskać następujący efekt.

Wygląd ekranu informacyjnego


Testy w boju

Do testów protokołu SMB wykorzystałem zarówno system operacyjny Windows 10 jak i Ubuntu 14.04. Co ciekawe, w przypadku Windowsa uzyskałem lepsze wyniki niż w przypadku Linuksa. Ma to jednak pewne odzwierciedlenie w obiegowej opinii, nie specjalnie dobrej implementacji tego mechanizmu na Linuksie. Być może winę ponoszą ustawienia, więc jeśli czyta to jakiś specjalista w tym temacie, bardzo chętnie zasięgnę opinii.

Windows 10 / SAMBA / Odczyt

Windows 10 / SAMBA / Zapis

Ubuntu 14.04 / SAMBA / Odczyt

Ubuntu 14.04 / SAMBA / Zapis

Dopiero w przypadku NFS uzyskałem wynik przy odczycie na poziomie 72MB/s, a więc w granicach możliwości testowanego dysku.

Ubuntu 14.04 / NFS / Odczyt

Kolejną ciekawostką jest fakt, że zastosowanie szybszego dysku SSD przyniosło prawie identyczne wyniki. Tajemnicą jest więc dla mnie, w jaki sposób producent uzyskał wynik na poziomie 80MB/s. Jednak uzyskane pomiary NFS pozwalają mi mocno wierzyć, że nie jest to tylko chwyt marketingowy :)

Inny trop?

Zacząłem więc podejrzewać, że winę ponosi połączenie ethernet, ale uzyskany wynik 874 MBit/s zbił mnie z tropu.


Podsumowanie

Cloudshell bez wątpienia jest ciekawym produktem, pozwalającym na stworzenie własnego, wymarzonego serwera NAS.

Przyznam się bez bicia, że byłem sceptycznie nastawiony do takiego rozwiązania - głównie za sprawą możliwości podłączenia tylko jednego dysku twardego, który wyklucza jakąkolwiek konfigurację RAID.

Jednak po głębszym zastanowieniu i dodatkowych pomysłach, jak można jeszcze wykorzystać taki zestaw, jestem zmuszony powiedzieć, że bardzo przypadł mi do gustu.

Tym bardziej, że całość w trakcie pracy pobiera jedynie 12-13W, a w spoczynku poniżej 8W. Czego chcieć więcej?

Proces montażu
