Dzięki uprzejmości sklepu internetowego elty.pl, mam dziś przyjemność pokazać Wam nowiutką platformę Cubieboard 4 wyposażoną w ośmiordzeniowy układ SoC Allwinner A80

Cubie przyszedł co mnie zapakowany w solidne pudełko, wypełnione czymś na kształt utwardzonej gąbki. Osobiście bardzo podoba mi się pakowanie produktów z serii Cubieboard, które zapewnia duże bezpieczeństwo zawartości podczas transportu. Wewnątrz opakowania znajdziemy naszego "małego" urwisa :)



Na dnie pudełka znajduje się dodatkowy kartonik, w którym zostały zapakowane niezbędne akcesoria. Podstawowe wyposażenie jest całkiem pokaźne, bowiem zazwyczaj takie akcesoria trzeba dokupić osobno. W tym przypadku wszystko dostajemy praktycznie na tacy. Znajdziemy tu prostą obudowę wykonaną z plexi, kołki dystansowe, radiator, pastę termoprzewodzącą, przejściówkę microUSB 3.0 na USB 3.0 oraz kabelek USB 3.0 OTG. Opróćz tego, na wyposażeniu znalazła się antena Wi-Fi oraz bateria 1220 do podtrzymywania zegara RTC w przypadku odłączenia całej płytki od zasilania.



Montaż jest banalnie prosty, praktycznie nie wymagający użycia żadnych narzędzi. Również założenie radiatora nie powinno sprawić nikomu problemów za sprawą sprężynowych kołków rozporowych - nie zapominajmy oczywiście o uprzednim posmarowaniu pastą termoprzewodzącą!



Allwinner A80 z bliska

Allwinner A80 wspiera technologie big-LITTLE, gdzie mocniejsze cztery rdzenie stanowią ARM Cortex A15 potrafiące rozpędzić się do częstotliwości 2GHz oraz cztery rdzenie do mniej wymagających zadań ARM Cortex A7 taktowane do prędkości 1.3GHz.

Układ graficzny zastosowany w tej jednostce to 64-rdzeniowy PowerVR G6230 o deklarowanej przepustowości powyżej 100GFLOPS, wspierając standardy takie jak OpenGL ES 3.0, OpenGL 3/4, OpenCL 1.x oraz DirectX10. Oznacza to, że jednostka ta powinna być równie wydajna jak układ Mali-T628 MP6 zastosowany w Exynosach 5420/5422/5430. Allwinner A80 bez problemowo powinien sobie zatem radzić z kompresją i dekompresją H264/H265 w rozdzielczości 4K.

Sama płytka Cubieboard 4 została wyposażona w 2GB pamięci RAM (4 kości Hynix H5TQ4G63AFR 512MB) oraz 8GB pamięci eMMC 4.5 z której uruchamiany jest system operacyjny Linux lub Android. Do teg celu możemy równiez wykorzystać karty pamięci MicroSD

Płytkę możemy podłączyć do telewizora lub monitora ze złączem HDMI 1.4 lub VGA (podłączenie monitora VGA umożliwia tutaj zastsowanie układu GM7123). Dodatkowo otrzymujemy 4 porty USB 2.0 oraz jeden port USB 3.0 z możliwością pracy w trybie OTG.

Za dostęp do sieci odpowiada gigabitowa karta RTL8211e oraz dwuzakresowa karta Wi-Fi AP6330 potrafiąca osiągnąć rzekomy transfer na poziomie 300Mbps oraz posiada wbudowany Bluetooth 4.0+EDR.

Na płytce umieszczono również odbiornik podczerwieni oraz zegar RTC z koszykiem na baterię 1220, a także stereofoniczne gniazdo jack 3.5mm oraz wejście mikrofonowe. Nie mogło również zabraknąć gniazda rozszerzeń I/O, które zostało opisane na płytce PCB.

Rozmiarowo Cubieboard 4 jest nieznacznie mniejszy (114x114mm) od opisywanego już Jetsona TK1 od NVIDIA.

Niestety w zestawie nie znajduje się zasilacz, dlatego powinniśmy się wcześniej w niego zaopatrzyć. Zalecany zasilacz to 5V/4A. Co ciekawe, płytkę możemy zasilić bezpośrednio baterią Li-po 3.7V za pomocą dedykowanego gniazda oraz z portu USB 3.0.

Android 4.4

Domyślnie zainstalowany jest system Android 4.4.2 i podstawoweoprogramowanie. Bardzo cieszy od razu doinstalowany Google Play co pozwala nam na szybką instalację dodatkowego oprogramowania.



Do dyspozycji użytkownika pozostaje ponad 5GB pamięci, jednak bez problemu możemy wspomóc się dodatkową kartą microSD:



Na pierwszy ogień zobaczmy jakie osiągi uzyska Cubieboard 4 w programie AnTuTu. Po krótkiej chwili uzyskuje on wynik na poziomie 37.857 punktów, a więc nieco słabiej niż ODROID-XU3, który uzyskał wynik 46.213 w rozdzielczości 1080p.

Zwróćmy jednak uwagę na to, że Cubieboard 4 posiada pamięć eMMC 4.5, podczas gdy XU3 posiada pamięć eMMC 5.0. Obecność HMP w Odroid-XU3 zapewne też nie pozostaje tutaj bez znaczenia. Dla porównania przypomnijmy, że model ODROID-XU uzyskał tutaj wynik słabszy, bo 30.054 punktów.

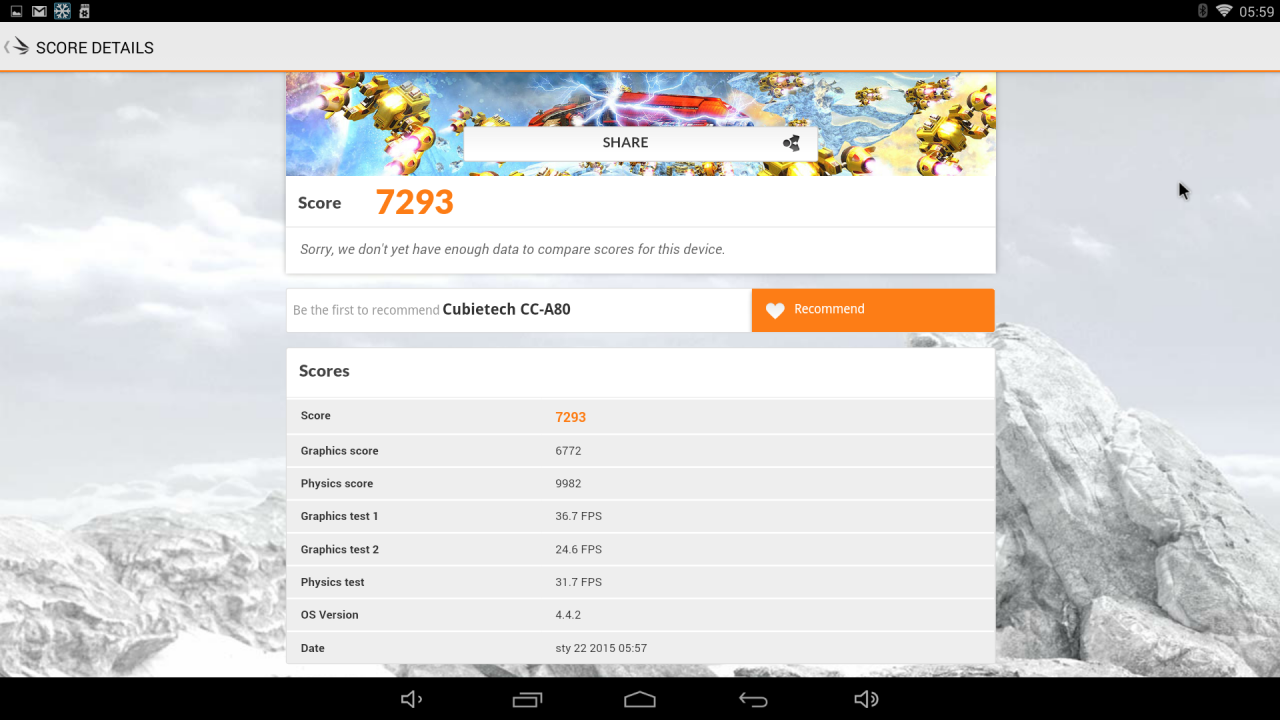

Zobaczmy zatem jak sprawa wygląda w programie 3D Mark Ice Storm. Cubieboard 4 zdobywa tutaj 7.293 punktów w trybie Extreme oraz 13.955 punktów w trybie Unlimited. Ponownie są to wyniki wolniejsze od ODROID-XU3:

Mark 1080p Unlimited 1080p Extreme
Cubieboard 8  13.955 7.293
ODROID-XU3  15.073 10.044



W programie PC Mark udaje mu się uzskać wynik 4.155 punktów, czyli nieco lepszy niż ODROD-XU3 z wynikiem 3.898 punktów.

Multimedia

Nie ma również żadnych problemów z odtwarzaniem filmów w Kodi/XBMC. Materiał odtwarzany jest bez zająknięcia we wszystkich rozdzielczościach 720p/1080p/2K/4K:



Rozrywka

Z ciekawości sprawdziłem również dwie gry Modern Combat 4: Zero Hour oraz  Modern Combat 5: Blackout. Obie działają idealnie, dobrze współpracując z posiadanym przeze mnie padem Logitech F710.



Podsumowanie

Cubieboard 4 jeśli chodzi o Androida sprawuje się bardzo dobrze. Podczas długich testów całość działała płynnie i stabilnie. Temperatury podczas typowej pracy to 53°C i 72°C w trakcie długotrwałego stresu.



Cubieboard 4 wybada również bardzo dobrze w stosunku możliwości do ceny. Jeśli weźmiemy pod uwagę, że za ODROIDa-XU3 przyjdzie nam zapłacić kwotę 179$, doliczając drobnicę w postaci szybkiej karty Wi-Fi, obudowy, odbiornika BT / IR, pamięci eMMC 8GB oraz kabli, wyjdzie nam kwota ponad 220$. Doliczając podatek, transport i cło w sumie przyjdzie nam zapłacić grubo ponad 1100zł. Tymczasem opisywany dziś Cubieboard 4 możemy dostać w sklepie elty.pl za połowę ceny 580zł

Mała prezentacja:

W kolejnej części sprawdzimy sobie, jak Cubieboard 4 radzi sobie pod Linuksem, kiedy stanie w szranki z pozostałymi platformami. Jestem szalenie tego ciekawy :)
